全自动插拔力试验机

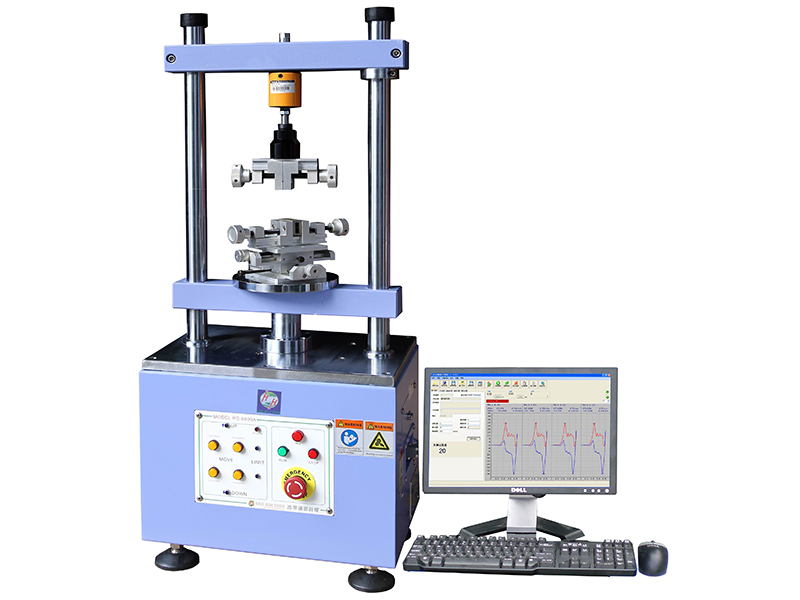

全自动插拔力试验机
HRS-6600A
摘要:
全自动插拔力试验机适用各种连接器通过插入力与拔出力测试及连接可靠性和耐久性测试评估，配有自动求心装置及各种连接器专用夹具,可以得到极精准的插拔力结果。配电脑程序设定，操作简便，荷重-行程曲线、荷重衰减寿命曲线、测试数据自动存储。配以精密荷重元测量及伺服电机驱动得及精准插拔力结果，实为连接器制造商及各成品制造商之研发、品检之必备检测设备。
技术参数:
1、插拔容量:5kgf,10kgf,20kgf,50kgf,100kgf (可选)
2、单位切换:kgf, N, Lb, gf
3、荷重精度:±0.2%
4、最小显示:0.01kgf or 0.01gf
5、插拔行程:0～150mm
6、位移精度:0.001mm
7、有效宽度:290mm
8、测试速度:0～200mm/min or 600mm/min(可调)
9、速度精度:±0.5%
10、机台尺寸:W460×D270×H950mm
11、机台重量:约65kg
符合标准:
GB/T3722-2009、GB/T10002.1-2006、GB/T2099.1-2021、GB/T5095.1-1997 15a、
GB/T5095.1-1997 15、GB/T5095.8-1997、IEC 60512-5-2、IEC 60884-1:2013、BS EN 5057、IEC 61210
设备结构:
1、结 构:双柱门式结构，横档依产品高度可调整、配置自动求心专用测试夹具及大型X-Y移动平台；
2、采用日本松下伺服马达驱动,自带2500r高脉冲绎码器、低振动、低噪声、高速定位，耐久使用；
3、机 座:外箱A3钢板彩喷烤漆，内装精密传动升降系统；
4、采用进口高荷重元：美国TRANSCELLAmerica TRANSCELL，插入、拔出力精度0.01gf；，耐久使用；
5、配置品牌原装“联想”台式电脑，18.5″液晶屏；
6、公司自研出口型自动求心装置，测试时可自动对准中心解决吃单边的问题；
7、控制台；采用西门子优质按钮，可控制慢上、慢下、快上、快下、紧停等；
8、公司自研测试控制主板用于力值、位移的控制、采集；
设备特点:
1、整排插拔用自动求心装置，连接器整排插拔测试；
2、大型X-Y移动台；
3、单Pin保持力专用夹具；
4、软件系统可输入压缩、引张荷重之上、下限规格值，自动判定测试结果Passed 或Fail及分析等；
5、作各类连接器等产品测试，R&D、IQC成品引张、压缩检测又可作寿命、动态阻抗测试，测试完毕自动存储测试曲线及数据；
6、备有英文、繁体中文、简体中文可切换，适用性更强；
7、可输入测试上下限值，超出规格机器会自动停止；
安全装置:
1、设备急停功能 2、传感器过载保护功能 3、角度限位保护功能
电源:AC220V 50Hz 0.6KW 三线制
服务:
保固期及相关服务:此设备交至贵公司我方负责安装调试及操作人员培训；设备享受整机18个月免费保固服务。提供长期相关技术支持及正品零部件供应,设备享受终身跟踪服务。
